Хроматомасс спектрометры газовые

Масс-спектрометрический детектор 5977C GC/MSD — аналитическая платформа вашего выбора

Agilent 5977C MSD — это не просто детектор, а конфигурируемая аналитическая платформа. Её ключевой особенностью является возможность выбора специализированного ионного источника на этапе заказа, что позволяет точно подобрать систему для решения ваших конкретных задач — будь то рутинный анализ, работа со сложными матрицами или детектирование следовых количеств веществ.

Важно: В системе устанавливается и используется только один источник ионов единовременно. Ваш выбор источника определяет специализацию системы под конкретный класс аналитических задач.

Ключевая технология Agilent — инертная траектория ионов (Inert Ion Path)

Эта технология представляет собой фундаментальное улучшение геометрии источника ионной оптики. Она обеспечивает плавное и прямое движение ионов от точки их образования до масс-анализатора, минуя резкие повороты и области накопления загрязнений, характерные для традиционных конструкций.

Преимущества технологии инертной траектории ионов:

• Максимальная эффективность передачи ионов: большее количество ионов достигает детектора, что напрямую повышает чувствительность (снижает пределы обнаружения).
• Снижение загрязнения и эффекта памяти: отсутствие зон задержки минимизирует накопление матричных загрязнений и сокращает время продувки между образцами.
• Долговременная стабильность: система дольше сохраняет высокую чувствительность и заводские характеристики, требуя меньше рутинного обслуживания и обеспечивая более высокую надежность.

Эта технология лежит в основе всех современных источников Agilent для 5977C, гарантируя высокое качество данных независимо от выбранной конфигурации.

Выбор источника ионов — от рутины до сверхчувствительности

Agilent предлагает четыре специализированных ионных источника, позволяющих оптимизировать систему под ваши конкретные потребности:

• Стандартный Источник (Standard Source)
• Назначение: надежное и экономичное решение для рутинных анализов с гелием в качестве газа-носителя.
• Конструкция: выполнен из высококачественной стали.
• Чувствительность: базовая. Обеспечивает стабильную работу для широкого круга общих задач.
• Идеально для: контроля качества, образовательных учреждений.
• Инертный Источник / Экстрактор (Inert Source)
• Назначение: анализ чувствительных и активных соединений, склонных к разложению (термолабильных) или адсорбции на металлических поверхностях.
• Конструкция: все критические поверхности, контактирующие с пробой и ионами, выполнены из специального инертного материала. Это предотвращает каталитическое разложение таких соединений, как пестициды, стероиды, алкалоиды.
• Чувствительность: высокая.
• Идеально для: анализа остатков пестицидов в пище, фармацевтических примесей, биоанализов.
• Высокоэффективный Источник (High Efficiency Source, HES)
• Назначение: достижение максимально возможной чувствительности для детектирования ультраследовых количеств целевых аналитов.
• Конструкция: представляет собой усовершенствованную версию инертного источника. Его геометрия дополнительно оптимизирована для максимального извлечения и фокусировки ионов на входе в квадруполь.
• Чувствительность: экстремально высокая. Обеспечивает до 5-кратного увеличения отношения сигнал/шум по сравнению со стандартным источником.
• Идеально для: анализа следовых загрязнителей (диоксины, ПХБ), экологического мониторинга, судебной экспертизы, где критично обнаружение минимальных концентраций.
• Водород-Инертный Источник (Hydrogen Inert Source)
• Назначение: безопасная и эффективная работа с водородом в качестве газа-носителя.
• Конструкция: специально спроектирован для минимизации риска возгорания и поддержания стабильности при использовании водорода. Обладает всеми преимуществами инертного источника.
• Чувствительность: высокая.
• Идеально для: лабораторий, перешедших на водород как газ-носитель для снижения эксплуатационных расходов и ускорения анализа.

Сводная таблица источников ионов для Agilent 5977C

Название Источника	Материал	Ключевое Преимущество	Уровень Чувствительности	Идеальное Применение
Стандартный	Сталь	Надежность, стоимость	Базовая	Рутинный анализ,
Инертный / Экстрактор	Инертный сплав	Защита чувствительных аналитов	Высокая	Пестициды, фармацевтика
Высокоэффективный (HES)	Инертный сплав	Максимальное усиление сигнала	Экстремально высокая	Следовый анализ (суб-ppb), диоксины
Водород-Инертный	Инертный сплав	Безопасная работа с H₂	Высокая	Переход на водород как газ-носитель

Дополнительные возможности ионизации

Все перечисленные источники поддерживают стандартный метод Электронной Ионизации (EI). Для реализации метода Химической Ионизации (CI) требуется либо сменный источник CI, либо комбинированный источник EI/CI, который позволяет быстро переключаться между двумя режимами без нарушения вакуума.

Ваш стратегический выбор

Выбор ионного источника для Agilent 5977C — это стратегическое решение, определяющее потенциал вашей лаборатории на годы вперед. Технология инертной траектории ионов является тем фундаментом, который гарантирует, что выбранный вами источник раскроет свои преимущества в полной мере, обеспечивая беспрецедентное качество данных и надежность.

Наши специалисты помогут вам подобрать оптимальную конфигурацию ГХ-МС системы, которая решит именно ваши аналитические задачи.

Agilent 7250 GC/Q-TOF: гибридная система квадруполь-время-пролётного (Q-TOF) масс-анализатора. Когда вам нужно знать не только «сколько», но и «что именно».

В мире аналитической химии существует фундаментальное разделение: есть задачи целевого количественного анализа, где заранее известны все искомые вещества, и есть задачи скрининга, идентификации и открытия, где состав пробы неизвестен или чрезвычайно сложен. Долгое время системы тройного квадрупольного масс-спектрометра (GC/QqQ ) были бесспорным лидерами в первой категории, обеспечивая непревзойденную чувствительность и точность для измерения заданных целевых соединений. Но что делать, когда список целевых аналитов отсутствует? Когда вы ищете неизвестные примеси, деградировавшие продукты, или когда традиционный анализ QqQ показывает наличие «чего-то», но не может это идентифицировать?

Именно в этой точке и появляется система Agilent 7250 GC/Q-TOF. Это не просто еще один масс-спектрометр. Это — принципиально иной подход к анализу, сочетающий в себе мощность хроматографического разделения с высокой точностью массы и способностью ретроспективного анализа данных. Если QqQ — это высокоточная снайперская винтовка, бьющая по заранее намеченным целям, то 7250 GC/Q-TOF — это мощная радарная станция, которая сканирует все пространство, фиксирует каждую цель и позволяет вернуться к данным спустя годы, чтобы найти то, что вы искали, но не знали об этом.

Ключевое отличие: Q-TOF против QqQ — выбор стратегии

Понимание разницы между этими двумя технологиями — ключ к правильному выбору прибора.

• Система GC/QqQ (например, 7010D, 7000E): инструмент для целевого количественного анализа.
  • Принцип работы. Настраивается на мониторинг конкретных «переходов» — предшественник → продукт для каждого известного вещества. Работает в режиме MRM (Multiple Reaction Monitoring).
  • Сильные стороны. Максимально достижимая чувствительность и точность количественного определения для известного списка соединений. Идеален для рутинных, регламентированных методов, где все целевые аналиты заранее предопределены.
  • Ограничение. Прибор «не видит» ничего, кроме того, на что он был запрограммирован. Обнаружение неизвестных или непредвиденных соединений невозможно без перепрограммирования метода и повторного анализа пробы.
• Система GC/Q-TOF (Agilent 7250): инструмент для скрининга, идентификации и ретроспективного анализа.
  • Принцип работы. Регистрирует полный спектр масс с высокой точностью для всех компонентов пробы, одновременно определяя точную массу исходных ионов и всех их фрагментов (режим All Ions Fragmentation).
  • Сильные стороны:
    • Нецелевой скрининг. Возможность детектировать и идентифицировать соединения, которых нет в вашей исходной базе данных.
    • Высокая точность массы. Позволяет определять элементный состав ионов с высокой степенью достоверности, что критически важно для идентификации неизвестных.
    • Ретроспективный анализ. Данные, полученные сегодня, можно заново «просеять» через новую базу данных спустя месяцы или годы, не переанализируя физическую пробу.
• Ограничение. Пределы количественного определения, особенно в сравнении с режимом MRM на GC/QqQ, выше (хуже). Однако для большинства задач скрининга и идентификации чувствительность более чем достаточна и обеспечивает исключительно низкие пределы обнаружения.

Вывод: 7250 GC/Q-TOF — это страховой полис от неизвестного. Это инструмент для исследований, разработки методов, решения нестандартных проблем контроля качества и для тех случаев, когда полная картина состава пробы важнее сверхточного измерения нескольких известных компонентов.

Ключевые проблемы, которые решает Agilent 7250 GC/Q-TOF

• Проблема. «В нашей продукции/сырье появляются неизвестные примеси, вызывающие посторонний запах, цвет или влияющие на стабильность. Наши целевые методы их не находят».
  • Решение. Нецелевой скрининг и точная масса. 7250 собирает все данные о пробе. Используя программное обеспечение с мощными алгоритмами поиска по базам данных (например, NIST, коммерческие и собственные базы) и инструменты для определения элементного состава, вы можете идентифицировать неизвестные пики, которые остались бы незамеченными на QqQ.
• Проблема. «Нам необходимо не только количественно определить целевые аналиты, но и убедиться в отсутствии любых других нежелательных веществ (например, при анализе пищевых продуктов, фармацевтических субстанций, парфюмерии)».
  • Решение. Комплексный анализ данных. Вы можете количественно определить ваши целевые соединения по точной массе, а затем одним кликом провести поиск тысяч других потенциальных контаминантов в тех же данных. Это значительно ускоряет всестороннюю характеристику продукта.
• Проблема. «Мы проводим научные исследования (метаболомика, экотоксикология, изучение сложных смесей) и не можем заранее предсказать все интересующие нас соединения».
  • Решение. Ретроспективный анализ и высокоточные полные масс-спектры. Собрав данные, вы становитесь владельцем цифрового двойника вашей пробы. В будущем, получив новую гипотезу, вы сможете проверить ее на старых данных, не тратя время и ресурсы на повторные анализы.

Технические особенности Agilent 7250 GC/Q-TOF

• Высокоскоростной детектор с широким динамическим диапазоном. Позволяет регистрировать как интенсивные, так и следовые пики в одном анализе без насыщения детектора.
• Гибкий ионный источник. Обеспечивает стабильную работу как в режиме электронной ионизации (EI), так и в режиме химической ионизации (CI) для определения молекулярной массы.
• Высокая производительность и стабильность. Система поддерживает высокую скорость сбора данных, необходимую для работы с узкими капиллярными колонками, и обеспечивает стабильность массы во времени, что критически важно для долгосрочных исследований и надёжной идентификации.
• Интегрированное ПО. Программное обеспечение включает инструменты для целевого и нецелевого скрининга, поиска примесей, количественного анализа и сравнения профилей проб.

Agilent 7250 GC/Q-TOF идеально подходит для:

• идентификации неизвестных — скрининг и ID примесей, деградационных продуктов, метаболитов, неизвестных пиков;
• пищевая безопасность и экология — нецелевой скрининг на тысячи пестицидов, контаминантов, загрязнителей;
• исследования и разработка — метаболомика, липидомика, анализ сложных природных и синтетических смесей;
• фармацевтика и контроль качества — всесторонняя характеристика продуктов, контроль сырья, расследование инцидентов.

Agilent 7250 GC/Q-TOF — это не замена QqQ, а мощное дополнение к арсеналу современной лаборатории, открывающее двери в мир полной информации о ваших пробах.

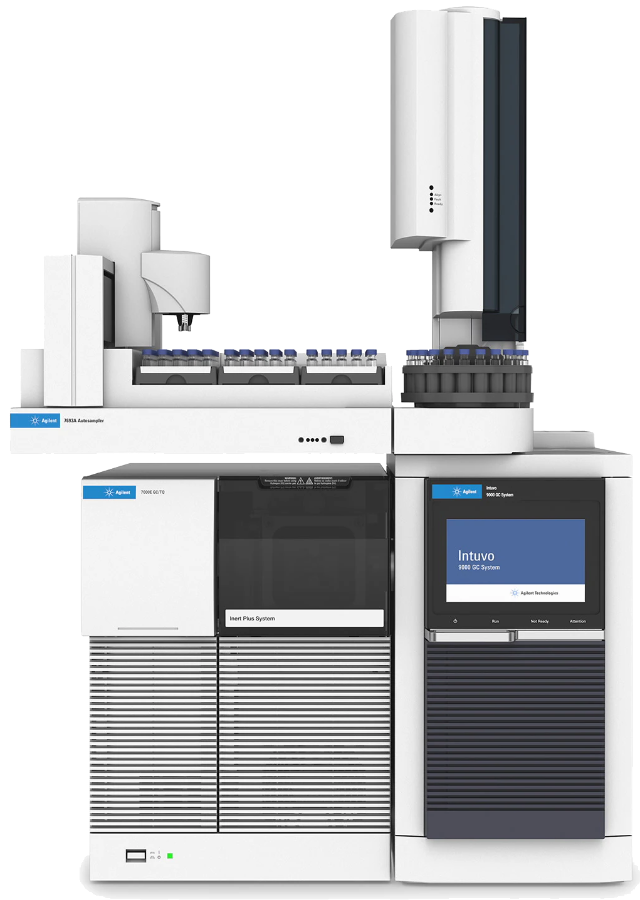

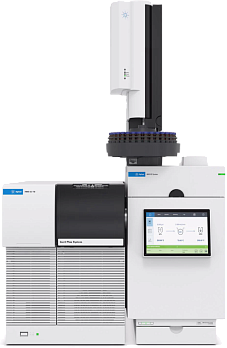

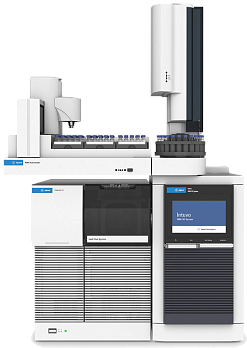

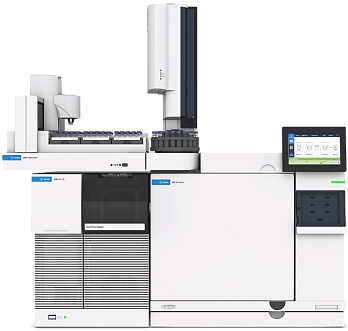

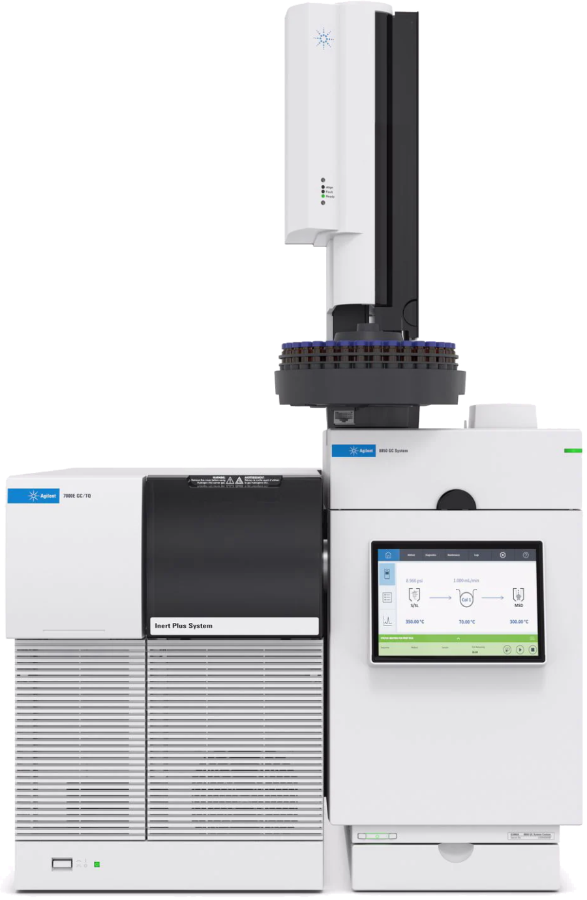

ГХ-МС/МС Agilent 7000E Triple Quad — надежная рабочая лошадка для рутинного количественного анализа

Agilent 7000E GC/TQ — это высокопроизводительная и надежная система тройного квадрупольного масс-спектрометра, предлагающая оптимальное соотношение цены и производительности. Она является идеальным выбором для лабораторий, которым необходима уверенность и селективность МС/МС для рутинного количественного анализа без необходимости достижения экстремальной чувствительности флагманской модели.

• Ключевое отличие и решаемая проблема:
• Проблема. «Нам нужна надежная, устойчивая и рентабельная система ГХ-МС/МС для ежедневного высокопроизводительного анализа десятков и сотен проб (например, скрининг пестицидов, остатков лекарств в пище, клиническая токсикология)».
• Решение. Проверенная конструкция с инертым источником и усовершенствованной системой ввода. Модель 7000E обеспечивает превосходную надежность и устойчивость работы 24/7. Она предлагает отличную чувствительность, достаточную для подавляющего большинства регламентированных методов, и при этом отличается более низкой стоимостью владения.

Идеально подходит для:

• рутинного скрининга и количественного определения пестицидов в пищевых продуктах;
• анализа остатков ветеринарных препаратов;
• мониторинга загрязнителей в воде и почве;
• высокопроизводительных лабораторий, где ключевыми факторами являются надежность и производительность.

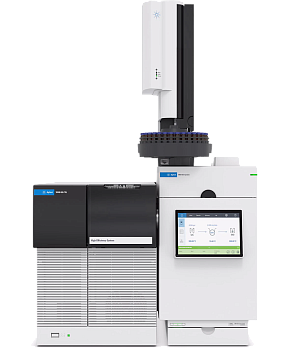

Agilent 7010D GC/TQ — это флагманская модель в линейке, представляющая собой вершину производительности в области ГХ-МС/МС. Эта система создана для лабораторий, где предъявляются самые строгие требования к чувствительности и точности, особенно при работе с ультраследовыми количествами аналитов в сверхсложных матрицах.

Ключевое отличие и решаемая проблема

Проблема. «Нам необходима максимально возможная чувствительность для достижения предельно низких уровней детекции (например, на уровне фемтограммов), требуемых современными регламентами (например, для диоксинов, ПХБ, пестицидов в детском питании)».

Решение. Запатентованная технология высокоэффективной ионной оптики, включающая отражающую линзу (E-lens) и усовершенствованную конструкцию источника. Это ключевая инновация модели 7010D. Данная система резко увеличивает эффективность ионного транспорта (Ion Transmission) за счет более широкого угла сбора и фокусировки ионов, которые ранее терялись в традиционных системах. Это приводит к значительному росту сигнала и, как следствие, к беспрецедентному повышению чувствительности в режиме MRM — вплоть до 10 раз по сравнению с предыдущим поколением.

Agilent 7010D GC/TQ применяется для:

• анализа диоксинов, фуранов и ПХБ;
• определения следовых количеств пестицидов и токсинов;
• проведения самых требовательных экологических и пищевых анализов, где концентрации находятся на границе возможностей оборудования.

Выполнен на базе ГХ GC-2010 Plus с электронным контролем газовых потоков при высоком давлении; настольный прибор с металлическим анализатором масс квадрупольного типа с префильтром.

• Диапазон регистрируемых масс, m/z — 1,5–1000;
• разрешение R = 2M (FWHM);
• скорость сканирования до, а.е.м/с — 10 000;
• способ ионизации — только электронный удар;
• система вакуумирования — один высокоэффективный турбомолекулярный насос с производительностью, л/c — 58;
• чувствительность, S/N — более 200;
• скорость потока газа-носителя через колонку, мл/мин — до 4;
• замена септы в инжекторе без отключения вакуумной системы на 3 ч сокращает время выхода прибора в рабочий режим после замены;
• быстрое сканирование без потери чувствительности благодаря функции автоматической оптимизации напряжения на квадруполях;
• двойной филамент с автоматической сменой;
• прямой ввод пробы в масс-детектор (опция) позволяет идентифицировать соединения с высокой температурой кипения, которые нельзя исследовать хроматографически;
• энерго- и газосберегающий режим в интервалах между анализами на 38% сокращает расход энергии и на 30% — выделение CO₂ в атмосферу;
• возможность работы с дополнительным атмосферным детектором, пламенно-ионизационным детектором и другими опциями;
• ПО на русском языке;
• функции самотестирования и контроля работоспособности систем прибора.

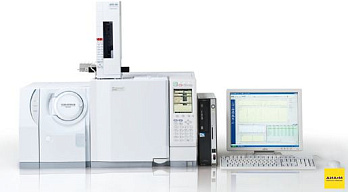

Аналогичен GCMS-QP2010 SE, но скорость сканирования до, а.е.м / сек — 20 000.

• высокая частота обработки данных, Гц — 100;
• температура инжектора, °C — до 450;
• температура источника, °C — от 140 до 300;
• время охлаждения от 350 до 50 °С, примерно, мин — 2,7;
• диапазон контролируемых давлений, кПа — от 0 до 970;
• диапазон регистрируемых масс, m/z — 1,5 — 1090;
• минимальный интервал между сканами, сек — 0,01;
• способ ионизации: электронный удар — стандартно; положительная / отрицательная химическая ионизация — опционально;
• энергия ионизации, эВ — от 10 до 200;
• система вакуумирования — двухканальный турбомолекулярный насос с суммарной производительностью, л/c — 364;
• ток эмиссии, мкА — от 5 до 250;
• чувствительность, S/N — более 500;
• технология «быстрой» хроматографии существенно сокращает время анализа;
• полноценная двухмерная газовая хроматография (GCхGC);
• возможность подключения 2 колонок разного типа к детектору для быстрого переключения между приложениями без внесения изменений в установке колонок;
• возможность одновременной работы в режимах регистрации полного ионного тока и отдельных ионов;
• наличие функции автоматического расчета индексов удерживания, функция установки времен удерживания;
• библиотеки: NIST, Wiley, Pesticide library, FFNCS (природные и синтетические ароматы), Pfleger Maurer Weber (лекарственные, наркотические), VW-Shimadzu (продукты пиролиза резин и пластиков).

Видео о GCMS-QP2010 Ultra

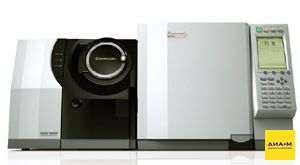

Тройной квадрупольный газовый хромато-масс-спектрометр с самыми совершенными и передовыми технологиями, аналогичен GCMS-QP2010 Ultra, но:

• чувствительность, S/N — от 400 до 3000;
• производительность в режиме мониторинга множественных реакций, с — более 600;
• скорость сканирования, скан/с — до 333;
• пауза между регистрациями, мс — менее 1;
• скорость потока газа-носителя через аналитическую колонку, мл/мин — до 15;
• количество регистрируемых ионов за операцию — до 16;
• количество операций — до 512;
• технология тандемной сверхбыстрой масс-спектрометрии с тройным квадруполем для точного количественного анализа следовых количеств веществ;
• соударительная ячейка нового типа, аналогичная установленной в жидкостном хромато-масс-спектрометре LCMS-8030;
• энергия соударения, эВ — до 60;
• технология UFsweeper ускоряет ионы в соударительной ячейке путем формирования псевдопотенциальных поверхностей специальной формы;
• высокая эффективность соударительной диссоциации;
• сверхбыстрый транспорт ионов во второй квадруполь без потерь;
• отсутствие взаимных помех и потери ионами скорости в результате столкновения с молекулами газа;
• детектор — вторичный электронный умножитель с линзой и конверсионным динодом;
• использование любых типов капиллярных колонок, включая макрокапиллярные;
• возможности поиска по библиотекам: поиск по совпадению, фильтрация по индексу удерживания, поиск по списку.

Видео о GCMS-TQ8030

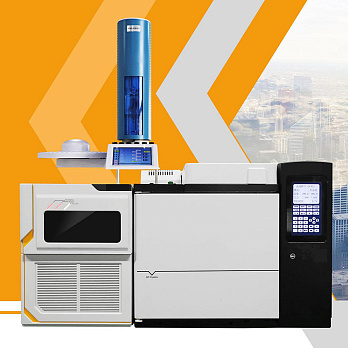

GCMS 1000 — это высокопроизводительная одноквадруполная система ГХ-МС, сочетающая в себе преимущества газовой хроматографии и универсальную мощь масс-спектрометрического детектора. Прибор позволяет реализовать как качественный, с поиском по базам данных, так и количественный, с высокой точностью и чувствительностью, анализ большого числа органических соединений. Система может с успехом применятся для решения огромного круга задач от анализа пестицидов и наркотиков, экологического мониторинга, метаболомики и др. отраслей до научных исследований в различных областях.

Преимущества модели GCMS 1000

• Технология использования соосного преквадруполя позволяет эффективнее избавляться от нейтральных шумов, увеличивая точность и правильность результатов анализа;
• высокотемпературный инертный керамический источник ионов с нитями накала с увеличенным сроком службы;
• механический и сдвоенный турбомолекулярный насосы обеспечивают высокий уровень вакуума;
• регулируемый интервал включения и выключения ФЭУ и нитей накала позволяет избежать детектирование растворителя и увеличить срок службы частей прибора.

Основные технические характеристики хромато-масс-спектрометра газового GCMS 1000

Характеристики масс-спектрометра:

• диапазон масс, аем — 1-1250;
• стабильность — 0,1 аем/48 час;
• энергия ионизации, эВ — 10-100;
• чувствительность (сигнал/шум) — 1500:1 (сигнал/шум, EI, 1 пг OFN);
• источник ионов: высокотемпературный инертный керамический с двойной нитью накала;
• режимы сканирования: Полное сканирование, ион-селективный, синхронный;
• скорость сканирования, аем/сек — 12500;
• динамический диапазон — 10^⁷;
• повторяемость по площади пика — менее 1% (RSD).

Характеристики хроматографа:

• точность контроля давления, psi — 0,001;
• температурный диапазон печи, °С — (комн+4)-450;
• точность установки температуры, °С — ±0,1;
• максимальная скорость нагрева, °С/мин — 120;
• повторяемость времени удерживания — менее 0,006%;
• скорость охлаждения с 450 °С до 50 °С, мин — 6;
• инжектор с/без деления потока — 100 psi, 450 °С;
• деление потока — 7500:1;
• вместимость автосамплера, виал — 24 или 256.

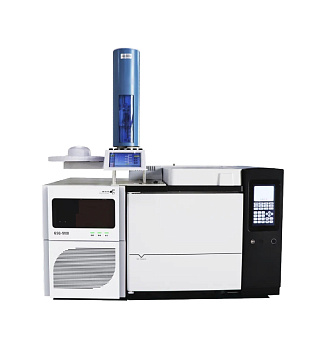

Система ГХМС GSQ-5100 — это высокопроизводительный и в то же время доступный прибор на базе газового хроматографа с одноквадрупольным масс-спектрометрическим детектором, получивший широкое распространение в лабораториях России.

Особая конструкция с двумя камерами разделяет блок ионизации и фильтр масс на зоны вакуума разной степени, и интегрированная система высокого вакуума значительно увеличивает чувствительность и стабильность работы прибора.

Система ГХМС 5100 найдет широкое применение как в сферах общественной безопасности, судебно-медицинской экспертизы, в аргопромышленном комплексе, так и сферах медицинской диагностики, фармакологии, экологии, ветеринарии и т. д.

Основные характеристики системы ГХМС GSQ-5100

• Источник ионов — инертный;
• диапазон масс, а.е.м. — 1,5-1250;
• точность измерения массы, а.е.м — ±0,10;
• скорость сканирования, а.е.м./сек — 20000 (с возможностью регулирования);
• чувствительность (соотношение сигнал/шум) — ≥1500 (1 пг октафторнафталина);
• предел обнаружения прибора (IDL), фг — ≤10;
• разрешение, а.е.м — 0,4-4 (возможность регулировки);
• динамический диапазон — 7 порядков величины;
• СКО (площадь пика), % — ≤2.
