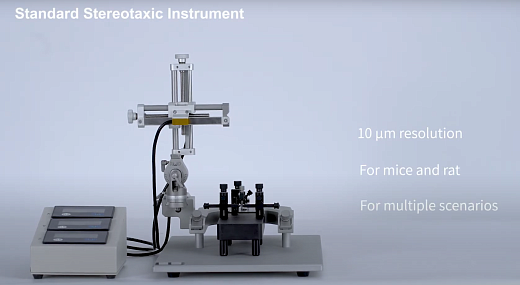

Стереотаксическая цифровая система SGL M представляет собой раму 68867S, на которой закреплён 3-осевой манипулятор с цифровым управлением 68409.
Стереотаксическая цифровая система Dual M состоит из рамы 68867D и двух осевых манипуляторов 68409 и 68410 с цифровым управлением.
Осевой манипулятор позволяет оперировать в саггитальных и фронтальных (вдоль передне-задней оси исследуемого органа, перпендикулярно сагиттальной) проекциях.
Дополнительно эти система комплектуете адаптерами и другими составными компонентами, которые делают работу с животными максимально безопасной.

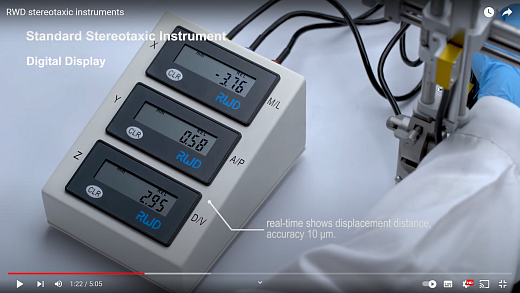

Цифровое управление — это перемещение с высокой точностью до 10 мкм с помощью программы по осям X, Yи Z. Изменение положения отображается на дисплее в реальном времени. Помимо цифрового управления доступно ручное управление с точностью до 100 мкм.
Основные характеристики стереотаксической системы
- Рабочее расстояние в каждом измерении, мм — 80;
-
пространственная точность разрешения, мм — 0,1;
-
расстояние между ручкой и U-образной рамой, мм — 28;
-
расстояние между зажимами и опорной плитой, мм — 51;
-
максимальная ширина U-образной рамы, мм — 115;
-
вертикальное направление — поворот на 180° и блокировка под любым углом;
-
горизонтальное направление — вращение на 360° и блокировка под любым углом;
-
манипулирование с помощью винтов — стабильное, точное и плавное;
-
размер опорной плиты, мм — 400×500.
